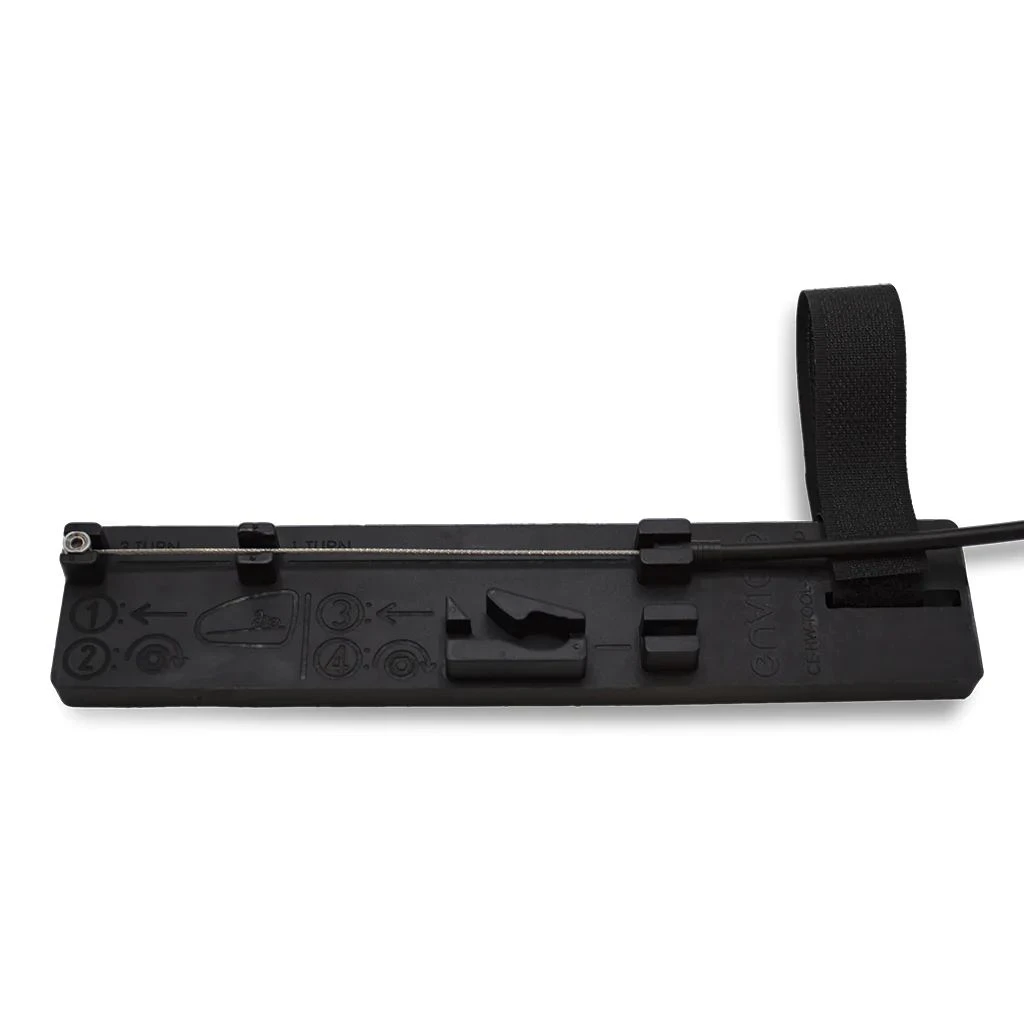

Enviolo Schaltzug-Lehre

Mit dem Enviolo Schaltzug Werkzeug wird das Wechseln und Ablängen der Schaltzüge zum Kinderspiel. Dafür verfügt die Lehre über zwei Messvorrichtungen. Eine für das Kürzen des Kabels mit Schaltzugbefestigung, sowie eine Zweite für den Bowdenzug mit Schraubnippel. So wechseln Sie die Bowdenzüge Ihres manuellen Schaltinterfaces mit Drehgriff in wenigen Minuten.

Features des Enviolo Schaltzug Tool

• original Enviolo Werkzeug
• zum einfachen Ablägen der Schaltzüge
• für manuelle Enviolo/ NuVinci Schaltungen
• aus robustem Kunststoff
• Montagelöcher zum Verschrauben

Enviolo Schaltzüge kürzen – so geht’s

Zum Ablängen der Bowdenzüge an manuellen Enviolo oder NuVinci Nabenschaltungen empfehlen wir Ihnen die Verwendung der passenden Montage-Lehre. So bringen Sie Ihre Schaltzüge ohne genaues Messen per Hand auf die korrekte Länge.
Drehen Sie zuerst die Spannschrauben am Schalthebel im Uhrzeigersinn maximal heraus. Legen Sie nun, wenn nicht bereits ab Werk verbaut, die neuen Bowdenzüge in Ihren Enviolo Drehgriffschalter ein. Führen Sie die Kabel anschließend durch eine passende Kabelhülle. Achten Sie dabei auf einen korrekten Sitz am Drehgriff. Ziehen Sie kräftig an den Zügen um die maximale Übersetzung einzustellen – bei Schaltern mit Display ist die Anzeige komplette flach. Legen Sie nun das längere der beiden Kabel in die obere Messvorrichtung ein. Dafür die Kabelführung und den Schraubnippel bis Anschlag in die Anschläge legen. Den Bowdenzug mit 1,5 – 2,0 Nm Drehmoment sichern und möglichst kurz abschneiden.
Führen Sie nun das zweite Kabel durch die Schaltzugbefestigung und legen Sie es in die passende Aussparung auf der Lehre. Nochmal auf korrekten Sitz aller Züge und Hüllen achten und mit 1,5 – 2,0 Nm verschrauben. Erneut ablängen und Überhang in Befestigungslasche legen. Über die Spannschrauben gegebenen Falls die Zugspannung anpassen, allerdings nicht zu straff. Nun ist Ihr Drehgriffschalter wieder voll Einsatzbereit.

Technische Daten:

Hersteller:	Enviolo, NuVinci
Artikel:	Enviolo Schaltzug-Lehre
Lieferumfang:	1x Enviolo Schaltzug-Lehre
Farbe:	schwarz
Kompatibilität:	passend für alle Enviolo & NuVinci Getriebenaben mit manuellen Schaltinterface
Herstellernummer:	CE-HW-TOOL-SM-MLD
Material:	Kunststoff
