Rohloff Steckritzeladapter Splined Carrier

Jede Rohloff SPEEDHUB 500/14 Getriebenabe kann nachträglich auf das Steckritzelsystem mit Splined Carrier umgerüstet werden. Es gibt keine Einschränkung bezüglich der Ritzelgrüße. Alle Rohloff Steckritzel können montiert werden – dazu immer eine neue Kette montieren!

Der Splined Carrier ist kompatibel zu allen Rohloff Steckritzel mit 13 bis 21 Zähnen. Mit der Entfaltungstabelle findest Du das passende Ritzel wobei zulässige Übersetzungsfaktoren zu beachten sind. In der Praxis hat sich bei Trekking/Alltagseinsatz ein Übersetzungsfaktor Kettenblatt : Ritzel) von 2,5 – 2,8 bewährt.

Montagehinweise

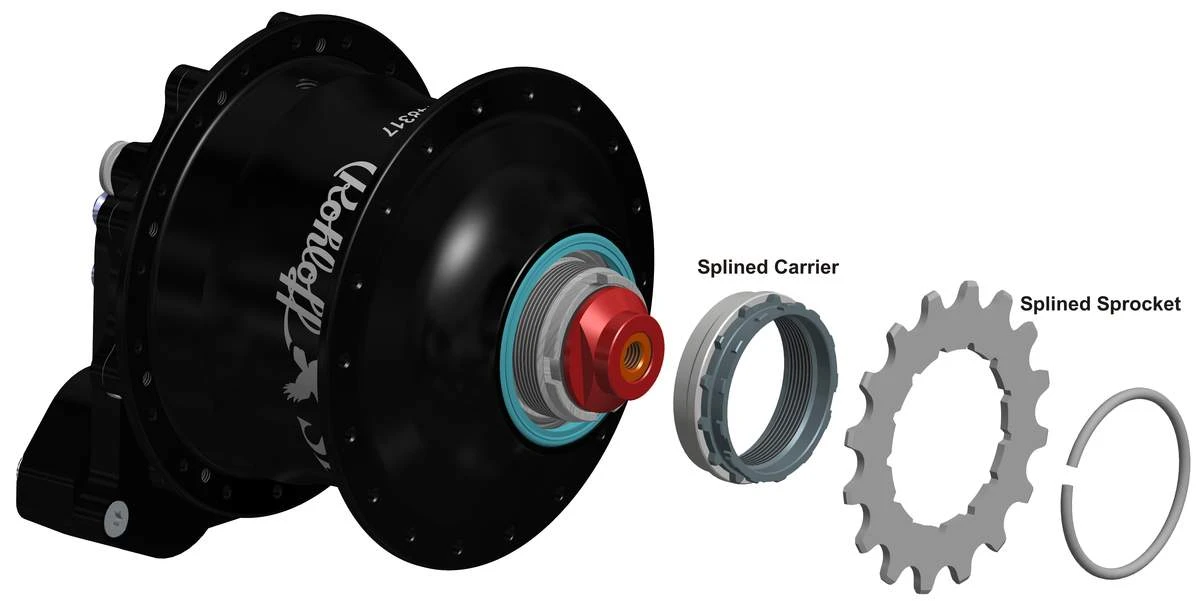

Das Ritzel selbst wird lediglich auf den Träger gesteckt und durch den Sicherungsring gesichert. Die Montage des Splined Carriers inkl. Ritzel erfolgt anschließend durch einen Ritzelabzieher.

Mit dem Splined Carrier verschieben sich die Kettenlinien:

• Rahmen 135/142mm mit Steckritzel: 13-21 Zähne = 57mm Kettenlinie
• Rahmen 148mm mit Steckritzel: 13-21 Zähne = 54mm Kettenlinie
• Rahmen 170/177/190/197mm mit Steckritzel: 13-21 Zähne = 75mm Kettenlinie

Achtung!
Aufgrund der geänderten Kettenlinie muss der Kettenspanner mit längerer Rahmenschraube und Distanzscheibenscheiben (8257) verwendet werden.

Mit großen Ritzeln kann es unter Umständen zu Kollisionen der Kette oder des Ritzels an der Rahmenstrebe oder dem Ausfallende kommen. Zur Kollisionsprüfung bietet Rohloff eine Schablone an.

Für Sonderfälle, bei denen eine Anpassung der Kettenlinie nicht möglich ist (z.B. spezieller Kettenkasten, Kette im Hinterbau laufend, Kollision mit Kettenstrebe aufgrund außergewöhnlich engem Bauraum) bietet Rohloff den Splined Carrier S.

Der Rohloff Splined Carrier L ist speziell für Kombination mit Gates Carbon Drive-Rohloff Steck-Riemenscheiben.

Die Verwendung eines geschlossenen Kettenschutzes muss individuell auf Kompatibilität geprüft werden.


Technische Daten:

Hersteller:	Rohloff
Artikel:	Steckritzeladapter

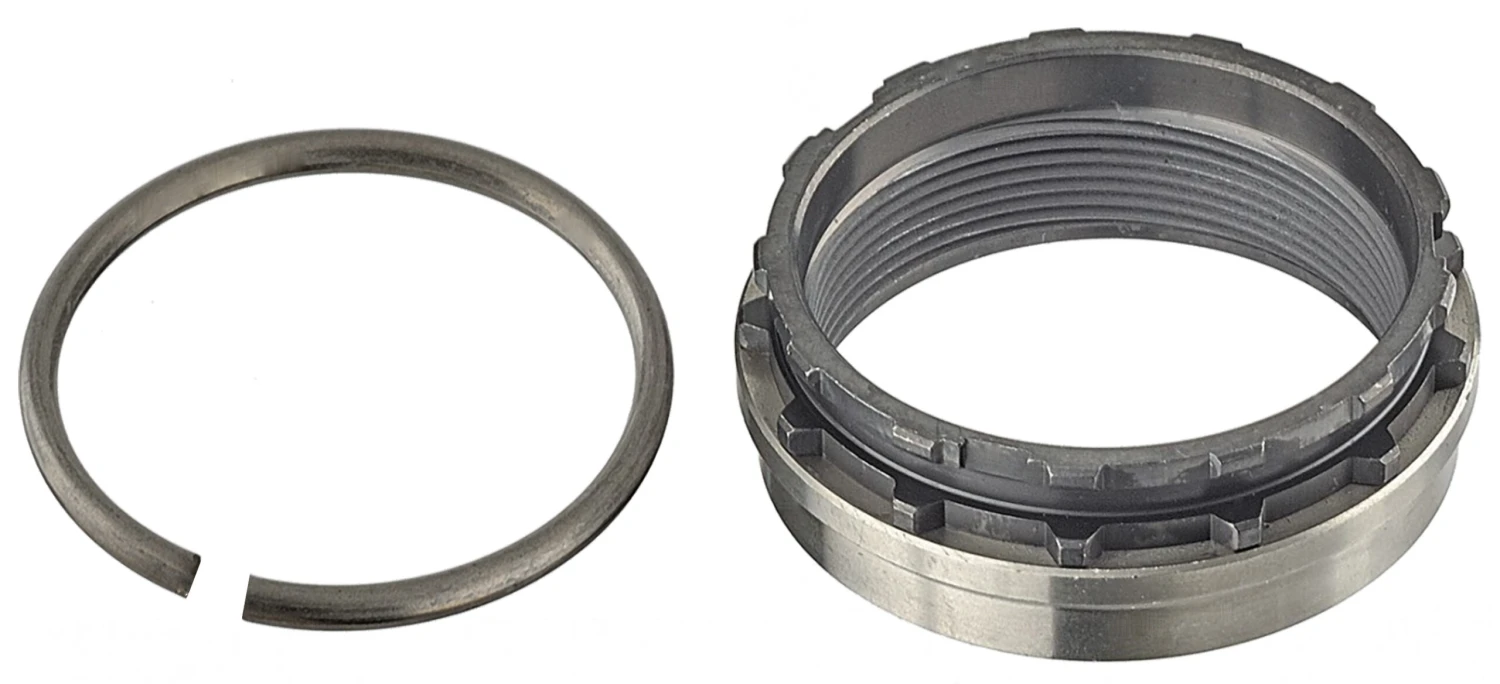

Lieferumfang:	Steckritzeladapter inkl. Sprengring
Farbe:	silber
Material:	Stahl
